gusset base design in Hindi

gusset base (गजेट आधार)

gusset base क्या है?

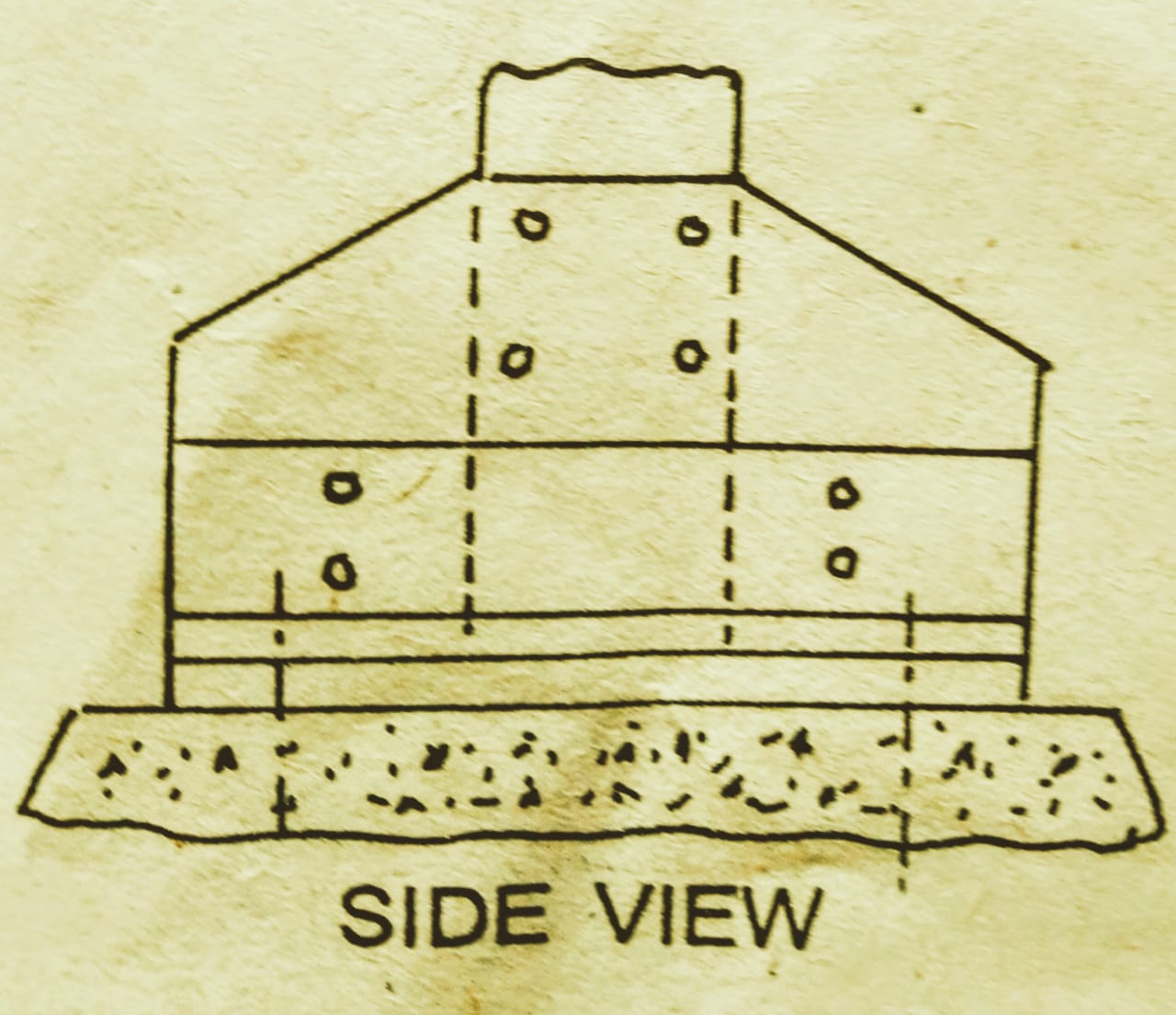

gusset base, एक प्रकार की प्लेट होती है जिसे slab base के लम्ब लगाया जाता है इसका काम column को सीधा रखना है जब column में बहुत अधिक भार या अक्षीय भार के साथ-साथ नमन आघूण भी हो तब इसका प्रयोग करते है इससे जोड़ कर angle section लगाया जाता है | यह market में आसानी से प्राप्त हो जाती है फिर इसको अपनी आवश्कता के अनुसार बनाया जाता है | इसका आकार अपनी जरूरत के अनुसार कर सकते है| यह column के दोनों और लगाई जाती है|

gusset base की design

step-1

σbc का मान ज्ञात करते है

step-2

base plate का area

A = P/σbc

 P = column का सम्पूर्ण भार (column का भार अक्षीय भार का 10 % लेते है )

step-3

अब gusset material को चुनते है | जिसके लिए gusset plate की मोटाई 16mm से कम नहीं होनी चाहिए| gusset angle इस प्रकार चुनते है की vertical leg पर रिवेट की दो रो एवं क्षैतिज लेग पर रिवेट की एक रो आ जाये | gusset angle की मोटाई gusset प्लेट की मोटाई के बराबर होती है| gusset प्लेट की लम्बाई base प्लेट की चौड़ाई के बराबर होती है|

step-4

base प्लेट की लम्बाई

L=A/B

माना BASE प्लेट पर रखा गया area

A1 = (B)(L)

step-5

BASE प्लेट के नीचे दाब

w = P/A1

step-6

BASE प्लेट की मोटाई का निर्धारण निम्न समीकरण से ज्ञात करते है

t = c√(3w/σbc)

c = base plate का कैंटीलीवर भाग

σbc = slab base प्लेट की अनुज्ञेय नमन प्रतिबल (185 mPa)

step-7

fastening material की design column पर आने वाले भर का 50 % लेकर करते है | (P`)

step-8

रिवेट का व्यास मानकर रिवेट मान RV ज्ञात करते है |

रिवेट की संख्या

n = P`/RV
